Захват для газобетонного блока своими руками

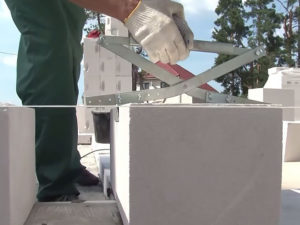

захват для газобетонного блокаВ индивидуальном строительстве все чаще используется не традиционный кирпич или бетонные плиты, а блоки из легкого бетона. Преимущества этих строительных изделий очевидны и известны всем, но не все знают, как облегчить процесс строительства механизацией транспортировки и подачи больших по размерам блоков к месту укладки, которое не всегда бывает на высоте человеческого роста. Одно из таких приспособлений — захват для газобетона, который можно купить или сделать самому без особых сложностей.

Принципы работы и разновидности устройств

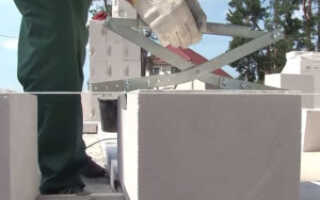

Принцип работы такого приспособления для газоблока следующий: при сближении верхних торцов двух перекрещенных металлических рычагов нижние концы обжимают блок, тем самым давая возможность передвигать его на некотором расстоянии от себя, поднимать на высоту длины рычагов, и даже перемещать сразу несколько блоков, обжимая их по высоте и ширине – все зависит от размеров рычажного устройства. Рычаги соединяются на перекрестье болтовым соединением, и длина воздействующих и рабочих рычагов зависит от условий применения.

Используя захват для газоблоков, можно быстро и удобно не только создавать подготовленное рабочее место, но и производить кладку на клеевой или цементный раствор. Промышленные приспособления имеют антикоррозийную полимерную защиту, но и самодельный захват для блоков будет служить настолько долго, насколько это будет нужно, в силу простоты и надежности конструкции.

Конструктивно механические приспособления могут быть двух типов: поперечными и продольными. Поперечная конструкция промышленного исполнения производится в трех размерных вариантах: для обжимания блоков размерами 250 х 300 мм, 350 х 400 мм и 450 х 500 мм. Продольные конструкции имеют диапазон обжима только 600 х 650 мм.

Поперечная конструкция отличается устройством от продольного механизма. Поперечный захват представляет собой пару поперечных симметричных рычагов для рук. Конструкция устроена таким образом, чтобы можно было прочно зажать и перенести на требуемое расстояние (или поднять) газо- или пеноблоки подходящего размера, то есть, на ширину раскрытия захвата. Приспособление поперечной конструкции предназначено для пользования одним рабочим с удерживанием веса обеими руками.

Продольным обжимным устройством удобнее работать вдвоем, при этом блок удерживается в приемнике под собственным весом. Чтобы пористая и легко повреждаемая поверхность газоблока не царапалась и не скалывалась металлом рычагов, на рабочие поверхности наносится специальное защитное покрытие, а в самодельных захватах для этой цели можно использовать резиновые шины-накладки на рабочую часть.

Если строится дом большой площади, то в целях экономии стройматериалов и времени строительства для возведения стен используются блоки не стандартных, а бо́льших размеров, и для перемещения таких блоков изготавливаются захваты с выемками, расширяющими объем приемника. Для индивидуального строительства такие устройства неактуальны, так как стоимость укрупненных блоков выше стандартных, и под типовые проекты размеры этих изделий также не подходят.

Поэтому в частном строительстве чаще всего используют ручные прямоугольные конструкции захватов. То есть, блоки для укладки ряда должны быть стандартными прямоугольными, что позволяет расходовать минимальное количество клеевого состава.

Как сделать захват своими руками

Для изготовления захвата понадобятся две стальные пластины шириной 30–50 мм, длиной 400 мм (длина выбирается в зависимости от размеров газобетонных кирпичей). На каждой пластине делается поперечная прорезь с отступом в 167 мм от края. На расстоянии 33 мм от прорези с длинной стороны пластины сверлятся отверстия Ø 6 мм, через которые болтовым соединением будут соединяться согнутые захваты. Прорезь после сборки конструкции заваривается.

Следующая операция — изготовление общего хвата. Это пластина такой же ширины, которая будет соединять оба захвата в верхней части конструкции. Для разметки соединительных отверстий пластину нужно приложить к перекрещенным по центру отверстий захватам, и по торцам перекрестий захватов и общего хвата отметить отверстия Ø 6 мм под болты.

Затем с длинной стороны захватов сверлится несколько отверстий подряд Ø 8 мм для продольных прорезей, которые должны получиться в виде прямоугольника с закругленными торцами. Прорези нужны для того, чтобы при поднятии блока захваты не стопорились, а продолжали двигаться относительно друг друга. Заготовки соединяются болтами через размеченные отверстия, в результате получится конструкция, похожая на ножницы, но пока без рабочих поверхностей для захвата блока.

Следующая операция — с каждой стороны длинной пластины привариваем к торцам уголок размером 40 х 40 мм и произвольной длиной в пределах 100–150 мм. Чтобы уголок точно соответствовал длине газоблока, сварка проводится прямо на месте, то есть, пластину нужно приложить к блоку, и по его длинным сторонам приложить к пластине уголки.

Теперь, когда захват для газобетонных блоков своими руками опускается на блок, уголки прижимаются с обеих его сторон, а при поднятии захвата за верхнюю пластину рычаг сжимается, и уголки плотно обжимают блок, не давая ему вырваться из клещей. Захват получается плотным под силой собственной тяжести изделия. Для безопасности захвата рабочие плоскости прижима можно обклеить резиной, а на ручку тоже одеть резиновую трубку или шланг.
