Изготовление штробореза по газобетону своими руками

штробление газоблоков Одно из достоинств газобетона состоит в том, что штробить его в силу высокой пористости можно простым ручным инструментом. При малых объемах работ такой способ является наиболее предпочтительным, так как при ручной обработке не образуется большого количества пыли.

Инструмент для выполнения подобных операций можно приобрести вместе с блоками, но если речь идет о разовых работах, его можно изготовить и самостоятельно.

В данной статье будет рассказано о том, как делается штроборез для газобетона своими руками и каких правил следует придерживаться при его эксплуатации.

Разновидности ручных штроборезов для газобетона

Ручной инструмент для штробления газобетона изготавливается в двух исполнениях:

  1. Для обработки горизонтальных поверхностей: этот штроборез имеет короткую изогнутую рукоять и два больших фигурных держателя. С его помощью по мере возведения стены на верхней грани каждого третьего ряда блоков формируют борозды для укладки арматуры (армирование является обязательным ввиду хрупкости материала).
  2. Для обработки вертикальных поверхностей: для этой разновидности инструмента характерны длинная прямая рукоять и небольшие держатели. Применяется для штробления готовых стен с целью прокладки проводки или труб малого диаметра.

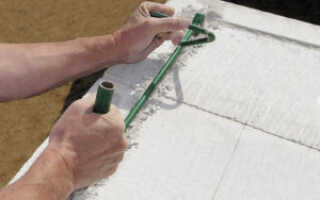

штроборез для горизонтальных поверхностей
Для вертикальных поверхностей
штроборез для вертикальных поверхностей
Для горизонтальных поверхностей

Самый простой самодельный штроборез

Короткую борозду можно легко процарапать простейшим инструментом. Для его изготовления понадобится толстостенная труба или арматура диаметром около 20 мм. Отступив от торца на расстояние в 50–70 мм, в заготовке при помощи болгарки нужно сделать прорезь под углом в 45 градусов, примерно на 2/3 сечения.

Теперь короткую часть трубы нужно отогнуть до образования острого угла. Вот и все, инструмент готов к применению. Его короткая отогнутая часть выполняет функцию резца, а длинная — используется в качестве рукояти.

Самодельный ручной штроборез для больших объемов работ

Для более серьезных задач рекомендуется сделать инструмент с усложненной конструкцией. Вот что для этого понадобится:

  • аппарат для электросварки;
  • дрель со сверлами по металлу;
  • болгарка или ножовка;
  • труба стальная толстостенная диаметром 16 мм (важно подобрать заготовку из качественного материала и без дефектов);
  • полоса или лист из стали;
  • болт с двумя гайками;
  • резиновый шланг или ручки от велосипедного руля.

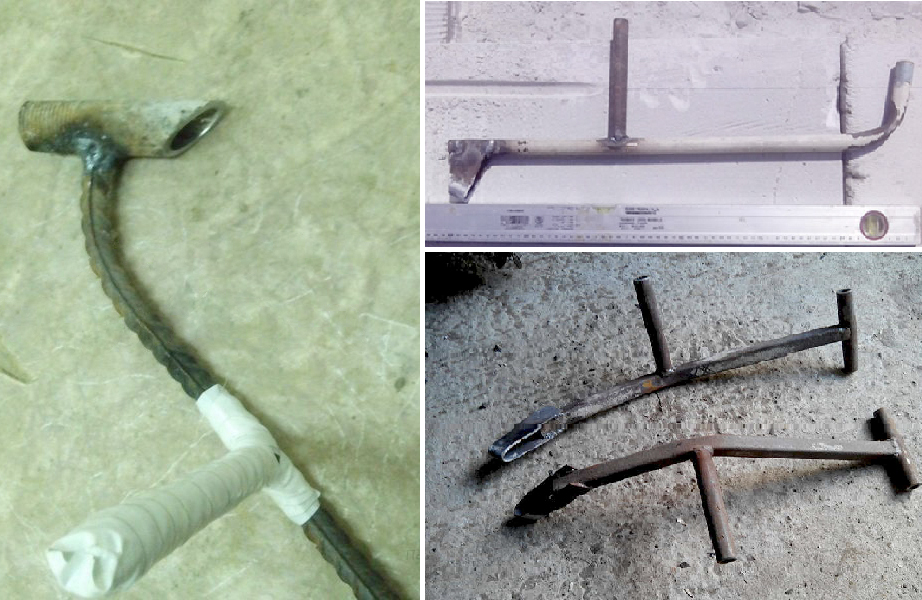

ручные самодельные штроборезы

Последовательность действий при изготовлении инструмента выглядит следующим образом:

  1. От стальной трубы нужно отрезать три фрагмента длиной примерно 1000 мм, 250 мм и 70 мм.
  2. Самую длинную заготовку необходимо согнуть в виде буквы «Г». Длина отогнутого участка должна быть такой, чтобы за него можно было взяться обеими руками — примерно 300 мм. Это будет рукоятка.
  3. Оставшиеся две заготовки привариваем друг к другу так, чтобы получилась ручка в виде буквы «Т». Причем «ножку» нужно сделать из короткого отрезка, а «перекладину» — из длинного. Это будет вторая рукоять.
  4. Теперь Г-образную деталь нужно уложить длинной частью на стол, а отогнутую короткую — развернуть так, чтобы она смотрела строго вверх. К середине, лежащей на столе трубы, привариваем вертикально установленную «ножку» Т-образной детали, только ее «перекладина» (которая имеет длину 250 мм) должна быть развернута перпендикулярно плоскости Г-образной детали.
  5. Отрезок стальной полосы нужно согнуть в кольцо и соединить его концы при помощи сварки. Далее это кольцо нужно сплющить до формы овала, но так, чтобы в этот овал можно было вставить трубу, с которой производились все предыдущие манипуляции. Это будет резец.
  6. В противоположных стенках резца нужно просверлить два соосных отверстия, так чтобы их ось совпадала с наименьшим диаметром овала.
  7. Сверлом того же диаметра просверливаем насквозь длинную часть Г-образной детали — в самом ее конце.
  8. Теперь нужно продеть просверленный конец штробореза в резец, так чтобы отверстия в обеих деталях совпали. Остается вставить в отверстие болт и закрутить на нем гайку с контргайкой.

Штроборез готов. Взявшись левой рукой за Т-образную ручку с левой же стороны, а правой — за рукоять, являющуюся короткой стороной буквы «Г», нужно упереть инструмент резцом в стену и потянуть его на себя. При этом резец провернется и упрется своей нерабочей частью (она расположена со стороны рукоятей) в трубу, на которой он зафиксирован, тогда как его рабочая сторона будет царапать газобетон.

Двигая штроборез возвратно-поступательно, можно достаточно быстро сделать штробу необходимой глубины.

Для удобства пользования на ручки инструмента можно одеть рукоятки от велосипедного руля. Если таковых под рукой не оказалось, можно сделать замену из куска резинового шланга.

Правила штробления газобетона

Чтобы сделать работу правильно, придерживайтесь следующих рекомендаций:

  1. Перед тем как приступить к обработке материала, изолируйте соседние помещения от попадания пыли.
  2. Убедитесь, что в штробируемой стене нет электропроводки, находящейся под напряжением.
  3. Работайте только в защитных очках. Весьма желательно, также, надевать респиратор.
  4. В ширину и глубину штроба должна иметь не более 25 мм, а ее длина не должна превышать 3 м.
  5. Штробы в готовых стенах допускается выполнять только горизонтально или вертикально.

Минимально допустимое расстояние от проделываемой борозды до смежной стены, окна или двери составляет 150 мм. Если вдоль стены проложен газопровод, то резку газобетона можно выполнять не ближе, чем в 400-х мм от него.
